各類數控機床的自動換刀裝置的du結構取決于機床的形式、工藝范圍以及刀具的種類和數量等，主要可以分為以下幾種形式

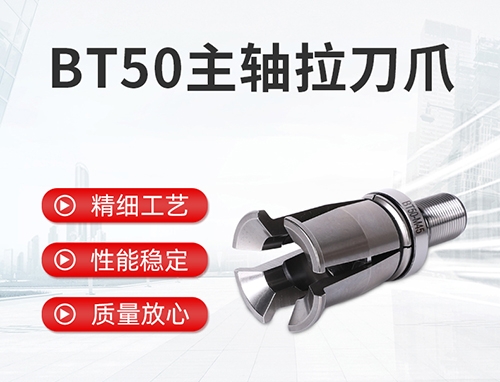

①回轉刀架換刀主軸拉刀爪

數控機床上使用的回轉刀架是一種最簡單的自動換刀裝置，根據加工對象的不同，可以設計成四方刀架和六角刀架等多種形式，分別安裝著四把、六把或更多的刀具，并按數控裝置的指令換刀?；剞D(zhuǎn)刀架的結構上必須具有良好的強度和剛性，以承受粗加工時的切削抗力，由于車削加工精度在很大程度上取決于刀尖位置，而加工工程中對刀尖位置一般不進行人工調整，因此更有必要選擇可靠地定位方案和合理的定位結構，以保證回轉刀架在每次轉位之后，具有盡可能高的重復定位精度

回轉刀架的全部動作由液壓系統通過電磁換向閥和順序閥進行控制，他的動作分為四個步驟：刀架抬起。刀架轉位。刀架壓緊。轉位油缸復位

回轉刀架除了采用液壓缸驅動轉位和定位銷定位以外，還可以采用電機/馬氏機構轉位和鼠齒定位，以及其他轉位和定位機構。

②更換主軸頭換刀

在帶有旋轉刀具的數控機床中，更換主軸頭是一種比較簡單的換刀方式，主軸頭通常有臥式和立式兩種，而且常用磚塔的轉位來更換主軸頭，以實現自動換刀，在磚塔的各個主軸頭上，預先安裝有各工序所需要的旋轉刀具，當發出換刀指令時，各主軸頭依次的轉到加工位置，并接通主運動，使相應的主軸帶動刀具旋轉，而其他處于不加工位置上的主軸都與主運動脫開。

由于空間位置的限制，主軸部件的結構不可能設計的十分堅實，因?yàn)橛绊懥酥鬏S系統的剛度，為了保證主軸的剛度，主軸的數目必須加以限制，否則將會使結構尺寸大為增加。磚塔主軸頭換刀方式的主要優點在于省去了自動松夾、卸刀、裝刀、夾緊以及刀具搬運等一系列復雜的操作，從而提高了換刀的可能性，并顯著的縮短了換刀時間，但由于結構上的原因，磚塔主軸頭通常只適用于工序較少，精度要求不太敢的數控機床，如數控鉆床等。

③帶刀庫的自動換刀系統

帶刀庫的自動換刀系統由刀庫和刀具交換裝置如機械手等組成，目前他是多工序數控機床上應用最為廣泛的換刀方法

整個換刀過程較為復雜，首先把加工過程中需要使用的全部刀具分別安裝在標準的刀柄上，在機外進行尺寸育調整之后，按一定的方式放入刀庫，換刀時先在到庫中進行選刀，并由刀具交換裝置分別動刀庫和主軸上取出刀具，在進行刀具交換之后，將新道具裝入主軸，把就刀具放回刀庫。存放刀具的刀庫具有較大的容量，它既可安裝在主軸箱的側面或上方，也可作為單獨部件安裝的機床以外，并有搬運裝置運動刀具。

帶刀庫的自動換到數控機床主軸箱與磚塔主軸頭相比較，由于主軸箱內只有一個主軸，設計主軸部件時就有可能充分增強它的剛度，因而能夠滿足精密加工的要求，另外刀庫可以存放數量很大的刀具，因?yàn)槟軌蜻M(jìn)行復雜零件的多工序加工，這樣就明顯的提高了機床的適應性和加工效率。所以帶刀庫的自動換刀裝置特別適用于數控鉆、銑、鏜床。但這種換刀方式的整個過程動作較多，換刀時間長，系統較為復雜，降低了工作可靠性。
